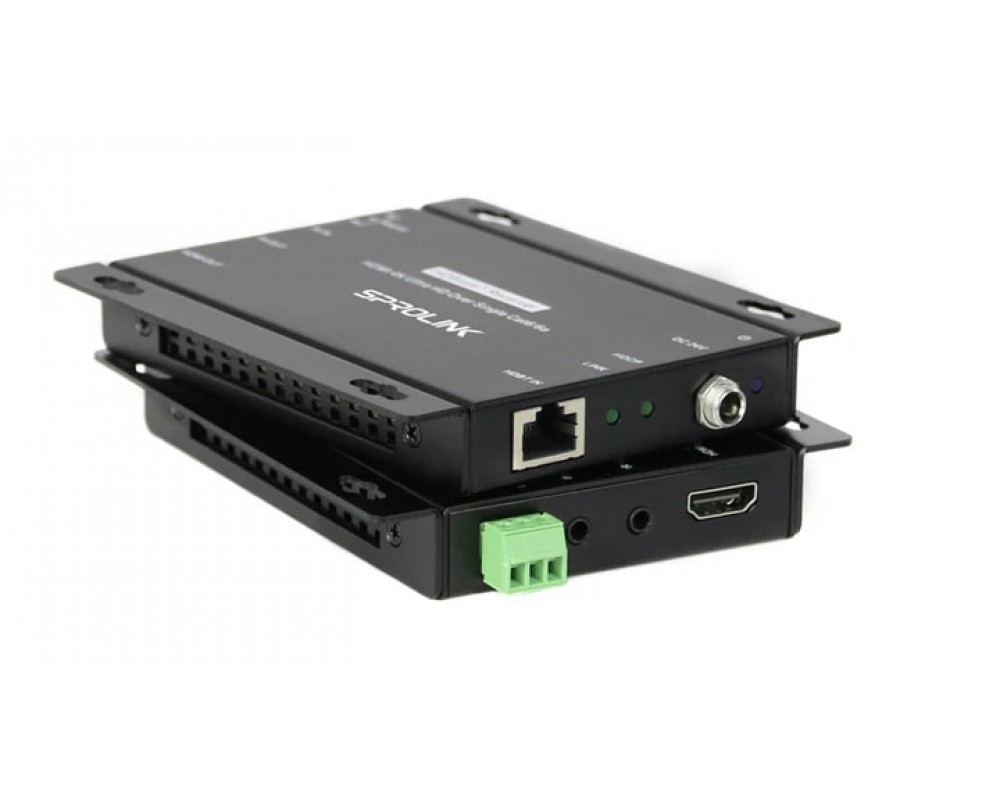

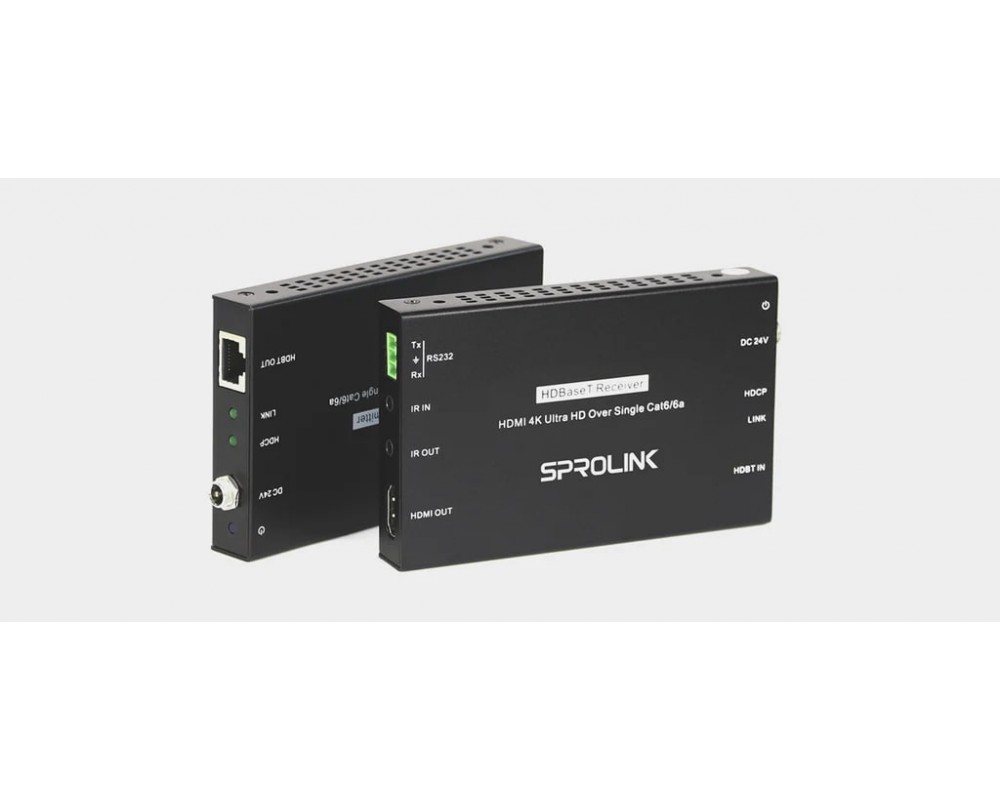

SPROLink LK8-D - Набор, преобразователь DVI в HDBaseT, приемопередатчик HDBaseT

SPROLink LK8-D (LK8H) - это набор преобразователя DVI в HDBaseT, приемопередатчика HDBaseT, обеспечивающих передачу видеосигнала HD DVI по кабелю Cat5/Cat6 на расстояние до 230 футов/70 м. Наши продукты HDBaseTTM отличаются высочайшей производительностью и гибкостью.

Удлинитель LK8-D может передавать DVI, аудио и двунаправленные RS232 и ИК-сигналы на расстояние до 230 футов/70 м по одному кабелю Cat6/6a.

Это экономичный и эффективный способ расширения формата DVI 1920*1080 за счет встроенного многоканального аудио от источников DVI.

Кроме того, как передатчик, так и приемник могут передавать питание по кабелю на другой конец устройства.

Компактный размер корпуса и возможность дистанционного питания делают LK8-D идеальным решением для незаметного размещения за плоскими дисплеями или везде, где это необходимо для удовлетворения требований к монтажу.

Особенности SPROLink LK8-D

• Проверенная технология HDBaseTTM, обеспечивающая бескомпромиссное качество и надежность видео.
• Обеспечивает разрешение 1080P до 230 футов / 70 м с помощью одного кабеля CAT6 / 6a – рекомендуется экранированный кабель
• Поддерживает все стандартные разрешения видео в отрасли
• Соответствует стандарту HDCP2.2
• Возможность удаленного питания – требуется только один внешний источник питания.
• EDID и HDCP проходят через
• CEC проходят через
• Двусторонняя RS232 и ИК-связь
• Поставляется в комплекте с широкополосными инфракрасными кабелями частотой 30-60 кГц

Передатчик

1. ВЫХОД HDBT: Подключите кабель cat6/6a отсюда к приемнику LK8-D
2. Индикатор подключения:

а) Горит зеленым цветом, означает хорошее качество сигнала от порта HDBaseT;

б) Мигает зеленым, порт HDBaseT отключен или не передает сигнал.

1. c) Индикатор не горит, сигнал с порта HDBaseT не поступает
2. Индикатор HDCP:
3. a) Горит зеленым, порт HDBaseT передает видео с поддержкой HDCP
4. b) Мигает зеленым, порт HDBaseT передает видео без поддержки HDCP
5. c) Индикатор не горит, видео не принимается с порта HDBaseT
6. Порт питания: Подключите к нему прилагаемый адаптер питания.
7. Индикатор питания: Синий, передатчик включен; Индикатор не горит, питание на передатчик не подается.
8. Порт RS232: Подключите последовательный сигнал RS232.
9. Вход DVI: Подключите источник DVI, например, здесь. Проигрыватель Blu-ray, кабельный ввод и т.д.

Приемник

Подключение и установка

1. ВЫХОД HDBT: Подключите кабель cat6/6a отсюда к приемнику LK8-D
2. Индикатор подключения:

а) Горит зеленым цветом, означает хорошее качество сигнала от порта HDBaseT;

б) Мигает зеленым, порт HDBaseT отключен или не передает сигнал.

1. c) Индикатор не горит, сигнал с порта HDBaseT не поступает
2. Индикатор HDCP:
3. a) Горит зеленым, порт HDBaseT передает видео с поддержкой HDCP
4. b) Мигает зеленым, порт HDBaseT передает видео без поддержки HDCP
5. c) Нет подсветки, видео не поступает с порта HDBaseT
6. Порт питания: Подключите к нему прилагаемый адаптер питания.
7. Индикатор питания: Синий, передатчик включен; Индикатор не горит, передатчик не включен.
8. Порт RS232: Подключите последовательный сигнал RS232 здесь.
9. Вход DVI: Подключите источник DVI здесь, например. Проигрыватель Blu-ray, кабельное телевидение и т.д.

Примечание: При установке удлинителей не устанавливайте их в закрытом помещении и не закрывайте вентиляционные отверстия.

Это может привести к повреждению изделия и/или прилегающей к нему территории и аннулированию гарантии.
