Ошибки при настройке сетевого управления PTZ-камерами по протоколам VISCA и ONVIF

Переход на PTZ-камеры стал главным трендом в сфере live-производства. Возможность управлять панорамированием, наклоном и зумом удаленно позволяет развернуть многокамерную студию силами всего одного оператора. Однако на этапе пусконаладки инженеры часто сталкиваются со скрытыми проблемами, из-за которых PTZ-камеры «теряют» сеть, джойстик реагирует с задержкой, а пресеты сбрасываются в самый ответственный момент прямого эфира. В этой статье мы разберем ключевые ошибки при настройке сетевого управления по протоколам VISCA (Over IP) и ONVIF, а также расскажем, как их избежать.

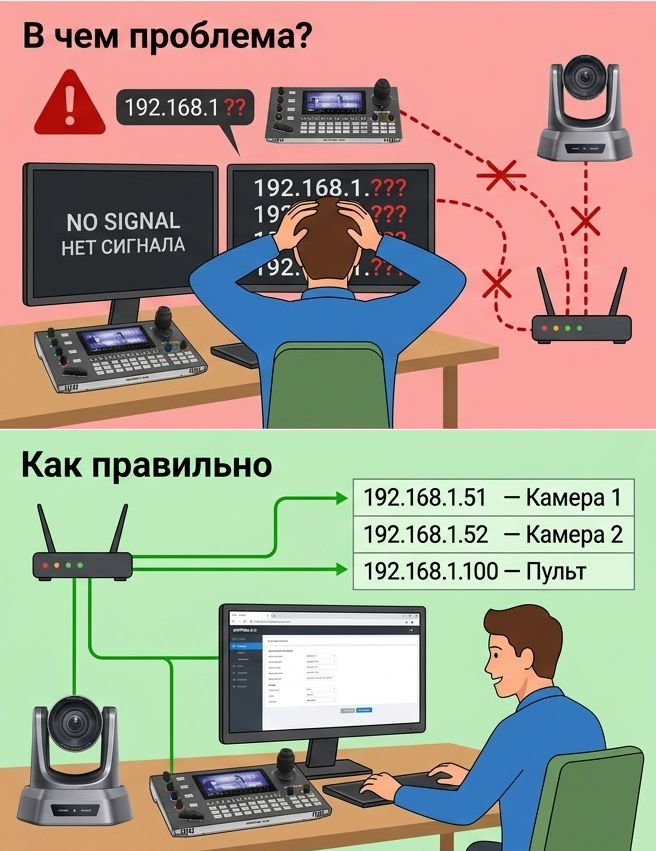

Ошибка 1. Использование динамических IP-адресов (DHCP) вместо статических

Самая распространенная ошибка новичков — оставить сетевые настройки PTZ-камер и пульта управления «по умолчанию», когда роутер автоматически раздает им IP-адреса через DHCP.

В чем проблема: при каждом перезапуске локальной сети, отключении питания или обновлении аренды DHCP-сервера роутер может присвоить камере новый IP-адрес. В итоге пульт управления отправляет команды на старый адрес, а PTZ-камера на них не реагирует.
Как правильно: для всех PTZ-камер и контроллеров обязательно выставляйте статические (фиксированные) IP-адреса вручную в веб-интерфейсе устройств.

Зафиксируйте их в отдельной таблице (например, 192.168.1.51 — Камера 1, 192.168.1.52 — Камера 2, 192.168.1.100 — Пульт).

Ошибка 2. Путаница с портами управления в VISCA over IP

Протокол VISCA изначально создавался для последовательных интерфейсов (RS-232/RS-422), но его адаптация под Ethernet (VISCA over IP) требует четкого указания UDP/TCP портов.

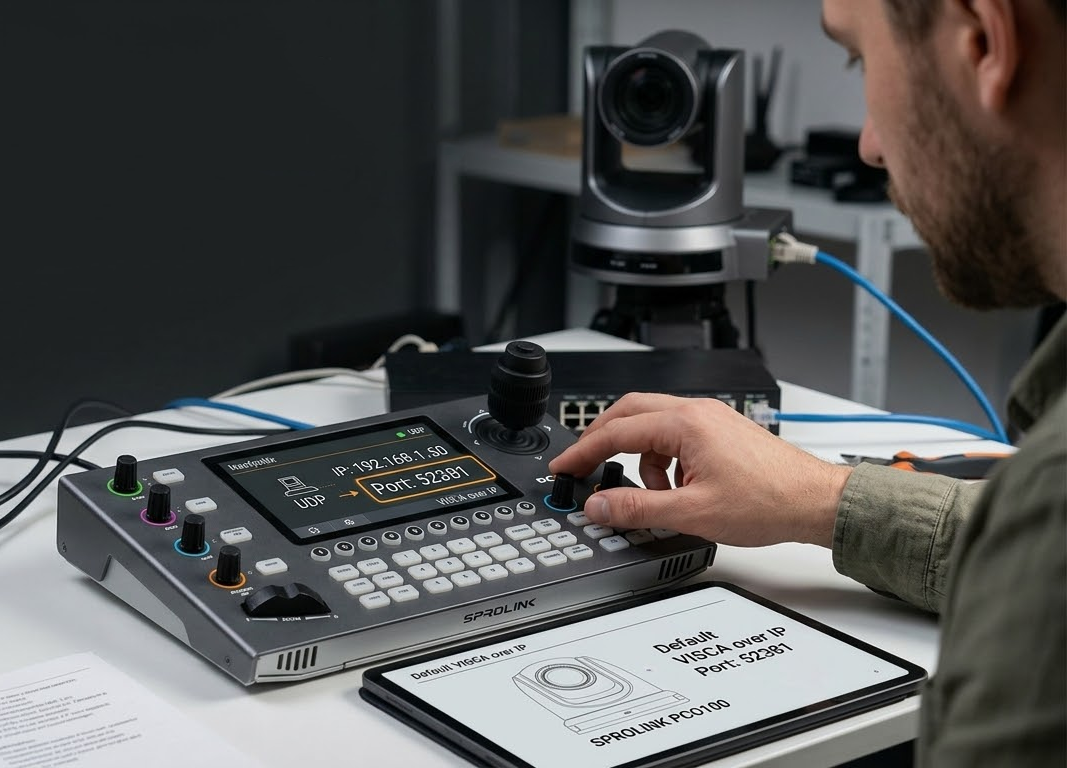

В чем проблема: инженеры часто вводят правильный IP-адрес камеры на пульте, но забывают проверить порт управления. Разные производители камер используют разные порты для VISCA over IP по умолчанию (чаще всего это 52381, но встречаются порты 1259, 5678 и др.). Если порты на пульте и камере не совпадают, команды управления просто не дойдут.
Как правильно: перед интеграцией изучите мануал конкретной камеры. При настройке пульта управления, например универсального сетевого контроллера SPROLINK PCO100, обязательно проверяйте поле Port при привязке IP-адреса. Убедитесь, что на стороне пульта жестко прописан именно тот UDP-порт, который ожидает услышать камера.

Ошибка 3. Игнорирование разницы между VISCA и ONVIF при работе с пресетами

Многие современные пульты управления поддерживают оба протокола. ONVIF часто кажется более удобным, так как позволяет устройству автоматически «обнаружить» PTZ-камеру в сети. Однако у него есть критическое ограничение.

В чем проблема: протокол ONVIF изначально разрабатывался для систем безопасности и видеонаблюдения, а не для динамичного прямого эфира. При управлении по ONVIF скорость отклика на движение джойстика может быть заметно ниже, а вызов пресетов происходит с микрозадержками или неточностями.
Как правильно: для задач вещания и стриминга всегда отдавайте приоритет VISCA over IP. Этот вещательный протокол гарантирует ультранизкую задержку передачи команд и безупречную точность позиционирования при вызове пресетов. Используйте ONVIF только в крайних случаях — например, если камера старая или не поддерживает VISCA по сети.

Ошибка 4. Неправильная адресация команд (Канал vs IP-адрес)

Привыкнув к последовательному подключению PTZ-камер «цепочкой» по RS-422 (где каждой PTZ-камере присваивается аппаратный ID от 1 до 7), инженеры переносят эту логику на IP-сети.

В чем проблема: на сетевом пульте оператор пытается назначить камере «Адрес 1», путая логический номер канала на самом пульте с IP-адресом в сети. Начинается путаница: команды управления уходят не на то устройство, либо одна PTZ-камера начинает дублировать движения другой.

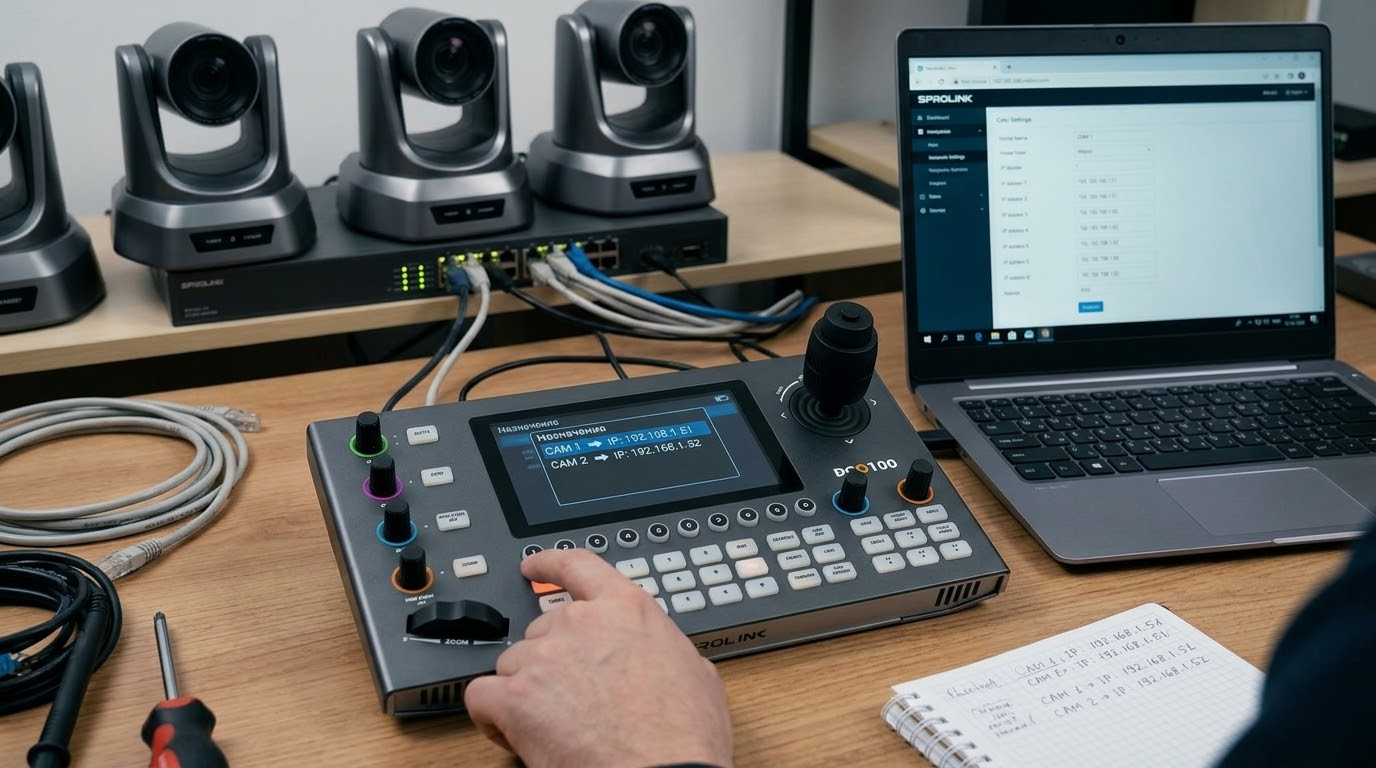

Как правильно: в сетевом управлении у каждой PTZ-камеры уникальный IP-адрес. На пульте управления SPROLINK PCO100 или аналогичном сетевом контроллере вы сначала привязываете конкретный IP к физической кнопке выбора камеры (например, CAM 1 = 192.168.1.51), а внутри настроек протокола VISCA over IP выставляете стандартный адрес устройства 1.

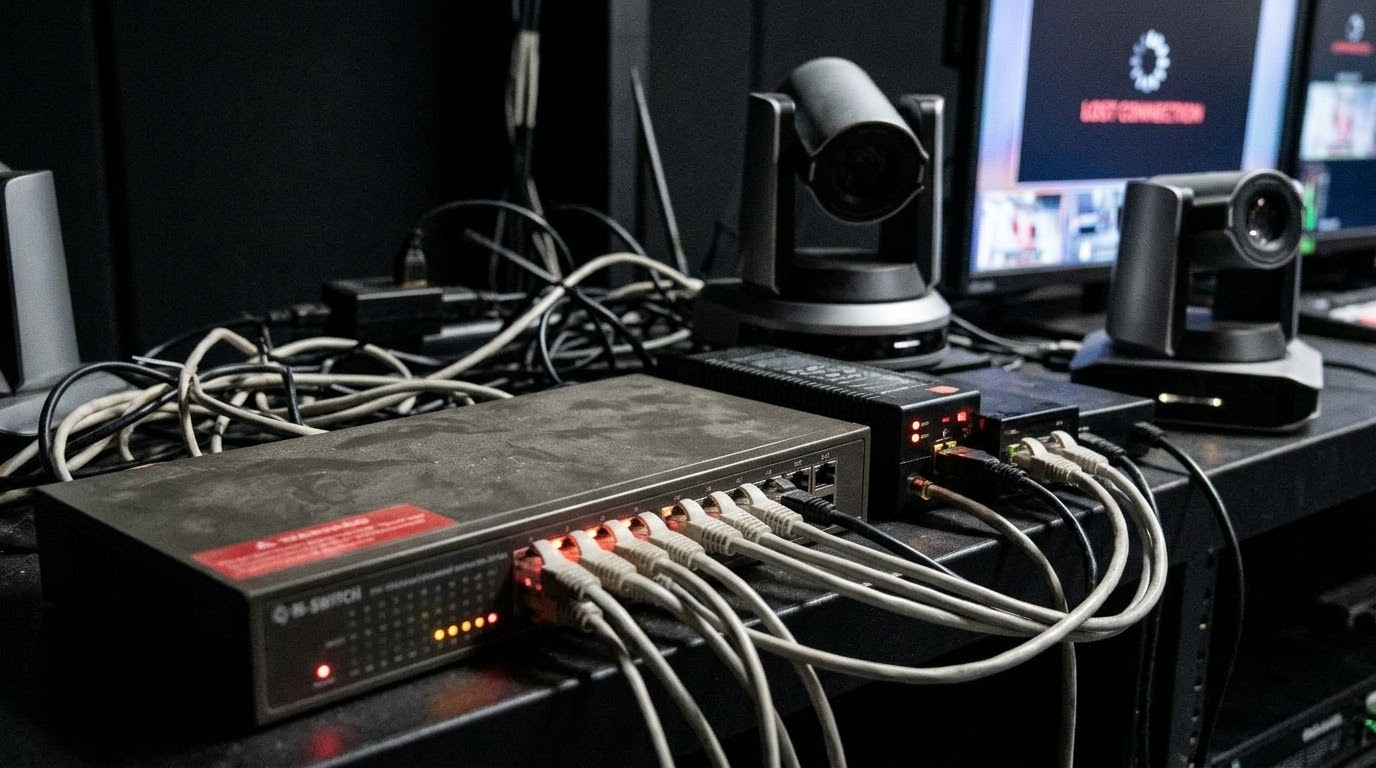

Ошибка 5. Экономия на сетевом оборудовании и отсутствие PoE-бюджета

PTZ-камеры генерируют плотный видеопоток (особенно если параллельно с управлением с них забирается NDI или RTSP-поток) и требуют стабильного питания.

В чем проблема: подключение пульта и 3–4 камер через дешевый бытовой неуправляемый коммутатор приводит к потере пакетов под нагрузкой. PTZ-камера начинает двигаться рывками, «залипать» в крайних точках или игнорировать команды остановки. Вторая сторона беды — покупка PoE-коммутатора без учета суммарной мощности. PTZ-камерам банально не хватает питания для одновременного старта мощных моторов зума и поворота, и они уходят в перезагрузку прямо во время трансляции.
Как правильно: используйте гигабитные коммутаторы (желательно настраиваемые, с поддержкой QoS для приоритизации трафика управления). При расчете питания по PoE всегда закладывайте пиковую мощность камер с запасом в 20-30%.

Чтобы запуск многокамерной системы прошел без сюрпризов, придерживайтесь простого алгоритма:

Подключите все PTZ-камеры к ПК и через их веб-интерфейсы переведите их на заблаговременно выделенные статические IP-адреса из одной подсети.
Там же в веб-интерфейсе PTZ-камер проверьте и запишите номера портов для VISCA over IP (обычно 52381).
На пульте управления зайдите в настройки конфигурации сети и задайте ему статический IP из той же подсети (например, если у камер адреса 192.168.1.X, пульту дайте 192.168.1.100).
Назначьте на кнопки быстрого выбора (CAM 1, CAM 2...) соответствующие IP-адреса и порты камер, выбрав протокол VISCA IP.
Протестируйте точность возврата PTZ-камер в пресеты перед началом эфира.

Стабильная работа PTZ-комплекса на 90% зависит от аккуратности первоначальной настройки сети. Откажитесь от DHCP, выбирайте проверенный протокол VISCA over IP, используйте качественное сетевое оборудование — и ваша система управления будет послушной и предсказуемой в любом прямом эфире.
