Руководство по пультам управления PTZ‑камерами

PTZ‑камеры — ключевой элемент современных систем видеонаблюдения, которые позволяют дистанционно управлять поворотом, наклоном и масштабированием изображения. Для эффективного управления такими камерами часто используют специализированные пульты — они удобнее веб‑интерфейсов и мобильных приложений при постоянной работе с системой.

Что такое пульт управления PTZ‑камерой

Пульт управления — это устройство, позволяющее оператору:

• поворачивать камеру по горизонтали (Pan) на 360°;

• наклонять камеру по вертикали (Tilt) до 180°;

• приближать и отдалять изображение (Zoom);

• сохранять и вызывать пресеты (заранее настроенные позиции);

• запускать автоматические патрули (маршруты обхода пресетов);

• регулировать скорость движения камеры.

Способы подключения пультов Пульты могут подключаться к системе разными способами: Через RS‑485 — классический вариант для аналоговых и гибридных систем. Требует прокладки отдельного кабеля управления. По Ethernet — подходит для IP‑систем, позволяет управлять камерой через локальную сеть или интернет. Беспроводное подключение (Wi‑Fi, Bluetooth) — удобно для мобильных пультов, но может вызывать задержки. Интеграция с видеорегистратором — пульт подключается к NVR/DVR, который уже связан с камерами.

Ключевые функции современных пультов

• Джойстик для плавного управления поворотом и наклоном.

• Кнопки пресетов (обычно 1–255) для быстрого перехода к сохранённым позициям.

• Клавиши патруля — запуск автоматических маршрутов.

• Регулятор зума — плавное изменение масштаба.

• Настройка скорости — от медленного слежения до быстрого перемещения.

• Поддержка протоколов ONVIF, Pelco‑D/P для совместимости с разными камерами.

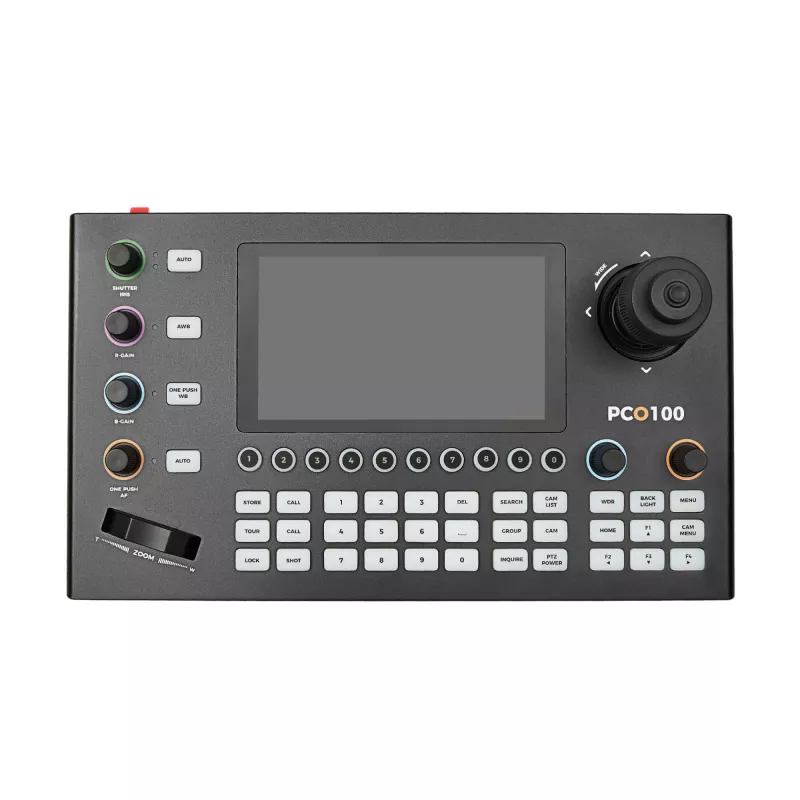

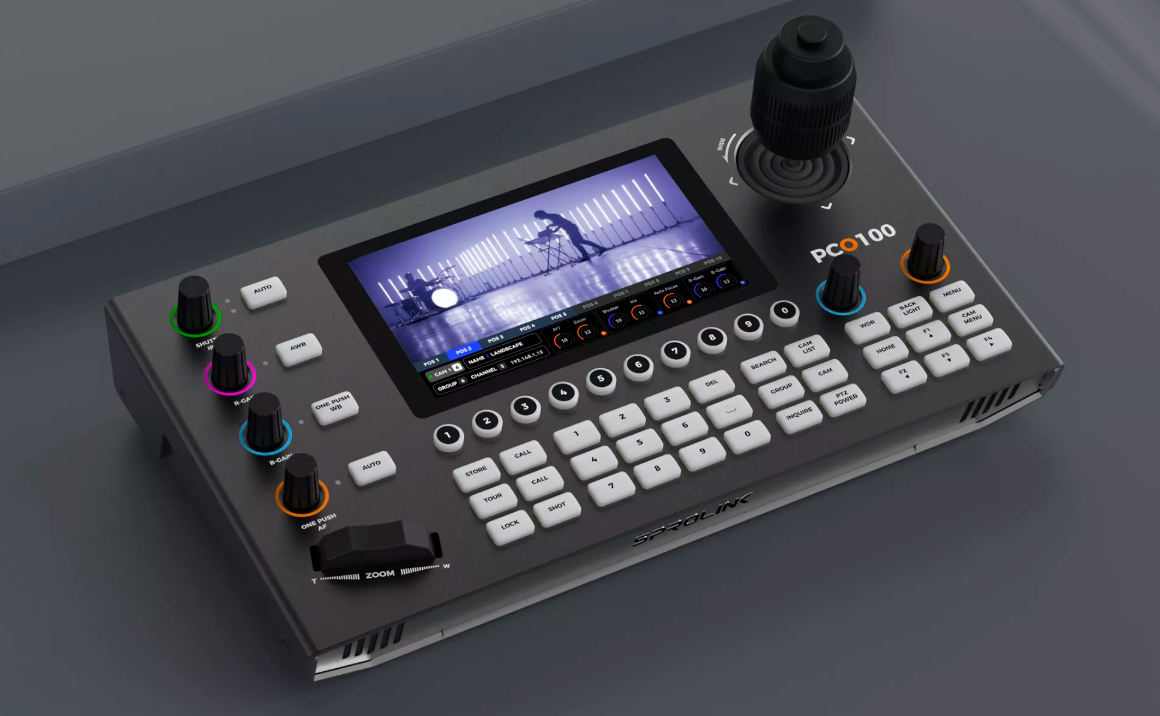

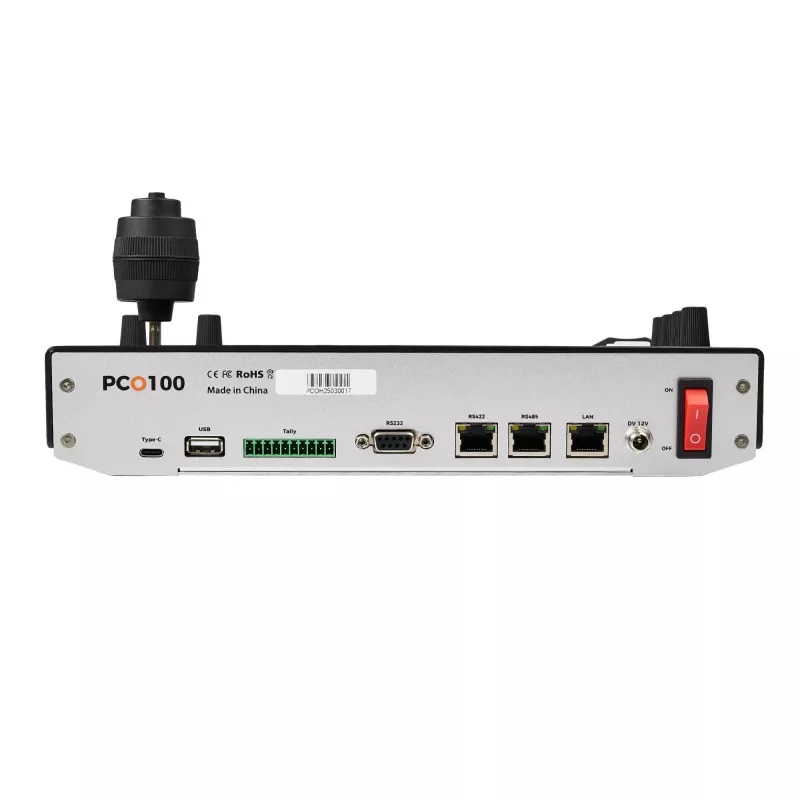

Пример: пульт управления PTZ‑камерами SPROLINK PCO100   Разберём функционал на примере модели SPROLINK PCO100 — компактного пульта для профессиональных систем видеонаблюдения. Основные характеристики SPROLINK PCO100: Протокол управления камерой: IP, RS422, RS-485, поддержка кросс-протокольного смешанного управления, совместимого с VISCA, VISCA Over IP, Pelco P&D и ONVIF. Встроенный экран для предварительного просмотра: 5-дюймовый LCD дисплей. Настраиваемый интерфейс загрузки: возможность настройки интерфейса в соответствии с требованиями проекта. Источник питания: POE & DC, поддержка управления до 255 сетевых камер по сети POE, стандартное питание DC и питание POE в различных сценариях.

Функциональные возможности

• Управление диафрагмой, фокусировкой, балансом белого и скоростью в режиме реального времени.
• Сохранение операций управления PTZ-камерой (панорамирование, масштабирование и приближение).
• Программирование сохранённых операций для быстрого вызова с помощью сочетаний клавиш.
• Оснащённость кнопкой с многоцветным индикатором для обозначения конкретных функций.
• Выход GPIO индикатора TALLY для индикации управляемой в текущий момент камеры.

Рекомендации по эксплуатации Размещайте пульт в зоне с минимальным электромагнитным шумом. Раз в 3 месяца проверяйте контакты RS‑485 на окисление. Для уличных камер учитывайте температурные ограничения пульта (−20°C до +60°C). При использовании нескольких пультов назначайте уникальные ID, чтобы избежать конфликтов.



Пошаговая настройка SPROLINK PCO100

Шаг 1. Подключение устройства

1. Подключите SPROLINK PCO100 к камере/регистратору одним из способов:

   • через RS‑485 (для аналоговых/гибридных систем);

   • по Ethernet (для IP‑систем);

   • беспроводно (Wi‑Fi/Bluetooth, если поддерживается);

   • через интеграцию с видеорегистратором (NVR/DVR).

2. Убедитесь, что протокол управления (Pelco‑P/D, ONVIF, VISCA и т. д.) совпадает на всех устройствах.

3. Подключите питание: PoE или DC 12 V.

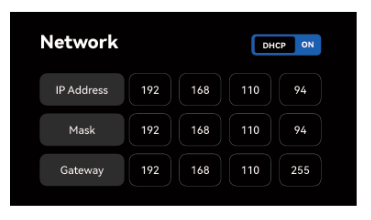

Шаг 2. Настройка сети

1. Перейдите в меню «Настройки сети».

2. Выберите режим получения IP‑адреса:

• DHCP включён: подключите контроллер к роутеру с поддержкой DHCP — IP‑адрес будет получен автоматически.
• DHCP отключён: задайте IP‑адрес контроллера вручную.

Он должен находиться в той же подсети, что и камера (первые три сегмента IP‑адреса должны совпадать, последний — отличаться). Пример:

• IP камеры: 192,168,5,163;
• IP контроллера: 192,168,5,177.

3. Установите маску подсети (по умолчанию: 255,255,255,0).

4. Настройте шлюз в соответствии с текущим IP‑адресом (по умолчанию: 192,168,5,1).

Шаг 3. Добавление камер

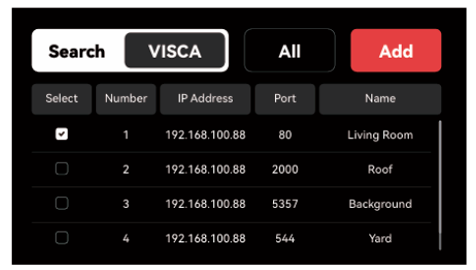

Вариант 1. Автоматический поиск

1. Нажмите кнопку SEARCH или выберите в меню «Добавить устройство».

2. Выберите протокол (VISCA‑IP, ONVIF и т. д.).

3. Дождитесь завершения поиска — устройство отобразит IP‑адреса найденных камер.

4. Отметьте нужные камеры флажками.

5. Нажмите «Добавить» → выберите номер группы для сохранения → нажмите Enter.

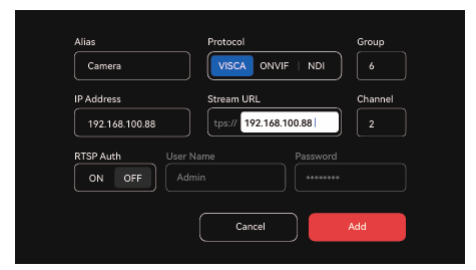

Вариант 2. Ручное добавление

• Выберите «Добавить новую» → укажите группу и номер камеры.

• Выберите протокол управления (VISCA‑IP, ONVIF, VISCA‑SONY, VISCA, PELCO‑D, PELCO‑P).

• Введите IP‑адрес камеры, UDP‑порт (по умолчанию 52381), имя пользователя (по умолчанию — admin) и пароль (по умолчанию — admin).

• При необходимости настройте дополнительные параметры: ID камеры, название, скорость передачи (Baud Rate) интерфейс последовательного порта, адрес CAM и т. д.

• Нажмите «Добавить».

Важные замечания:

• При подключении нескольких камер через сетевой порт убедитесь, что их IP‑адреса не пересекаются.

• При использовании последовательного протокола (RS‑232/422/485) назначьте уникальным адресам камер (Addr) значения 1, 2, 3 и т. д.

Шаг 4. Калибровка и базовые настройки

1. Переведите камеру в начальное положение (например, «центр»).

2. В меню системных настроек сохраните эту позицию как базовую (меню Calibration).

3. Настройте основные параметры устройства в меню системных настроек: время, язык, продолжительность режима сна, индикатор TALLY и т. д.

4. При необходимости выполните калибровку джойстика и инверсию по горизонтали/вертикали.

Шаг 5. Настройка функций управления

Экспозиция и баланс белого:

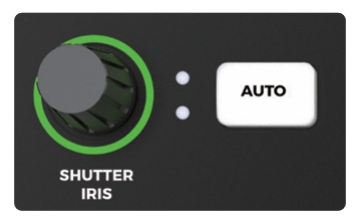

• Используйте ручку затвора и диафрагмы для регулировки экспозиции (короткое нажатие переключает между затвором и диафрагмой).
• Кнопкой AUTO переключитесь между автоматическим и ручным режимами.

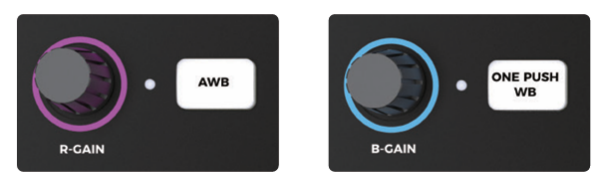

• Ручками R‑GAIN и B‑GAIN отрегулируйте уровни красного и синего цветов.

• Активируйте автоматический баланс белого кнопкой AWB или выполните разовую настройку кнопкой ONE PUSH WB.

Фокус, масштабирование и поворот:

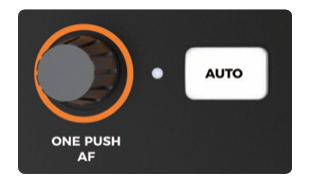

• Для автофокусировки используйте кнопку ONE PUSH AF (короткое нажатие).

• Переключайтесь между автоматическим и ручным режимами фокусировки кнопкой AUTO.

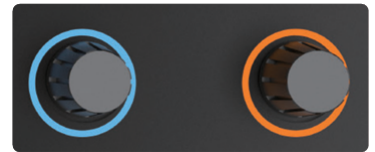

• Регулируйте скорость панорамирования/наклона синей ручкой P/T, скорость масштабирования — оранжевой ручкой Zoom.

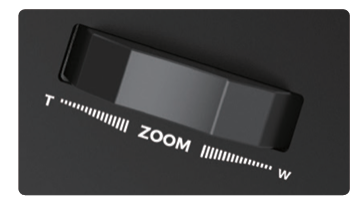

• Управляйте зумом: T (Tele) — увеличение масштаба, W (Wide) — широкий угол.

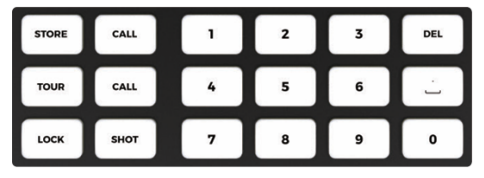

Шаг 6. Создание пресетов и маршрутов

1. Создание пресетов:

• Наведите камеру на нужный объект.

• Нажмите кнопку STORE (индикатор начнёт гореть постоянно).

• Выберите цифровую клавишу для сохранения положения камеры.

2. Вызов пресетов: нажмите кнопку CALL и выберите номер пресета.

3. Создание маршрута (патруля):

• Нажмите кнопку TOUR.

• Выберите количество точек для сохранения маршрута.

• Задайте траекторию обхода.

4. Загрузка маршрута: нажмите кнопку CALL, затем выберите номер маршрута.

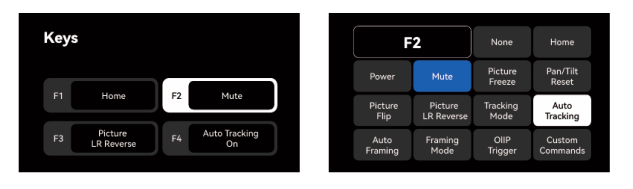

Шаг 7. Настройка горячих клавиш

1. Перейдите в меню «Горячие клавиши».

2. Выберите клавишу F1–F4 для настройки.

3. Нажмите для выбора доступных функций.

4. Подтвердите выбор для сохранения настроек.

Шаг 8. Проверка работы

1. Проверьте движение камеры по всем осям (поворот, наклон, зум).

2. Вызовите 3–4 пресета — убедитесь, что камера точно занимает позиции.

3. Запустите патруль — проверьте последовательность и задержки на точках.

4. Сделайте скриншот кнопкой SHOT и проверьте его в меню «Галерея снимков».





SPROLINK PCO100 — надёжный инструмент для управления PTZ‑камерами в средних и крупных системах видеонаблюдения. Его преимущества: простота настройки, поддержка стандартных протоколов и возможность работы с десятками камер. Грамотное использование пресетов и патрулей позволяет сократить нагрузку на оператора и повысить эффективность мониторинга.
