HDMI или SDI: какое оборудование выбрать для трансляции мероприятий?

Качество трансляции напрямую зависит от надежности кабельной инфраструктуры. В условиях работы на живых мероприятиях выбор неправильного интерфейса передачи видеосигнала может привести к срыву прямого эфира. Главная дилемма для инженеров трансляций — использование бытового стандарта HDMI или профессионального SDI.

Технический разбор: в чем разница между интерфейсами?

• HDMI (High-Definition Multimedia Interface) — цифровой интерфейс для потребительской техники. Передает несжатые видео- и аудиоданные.

• SDI (Serial Digital Interface) — цифровой стандарт для вещательного ТВ. Оптимизирован для последовательной передачи цифровых потоков.

• Тип передачи: HDMI использует параллельную архитектуру TMDS с высоким вольтажом. SDI кодирует сигнал последовательно на фиксированной частоте.

• Разъемы: HDMI удерживается в гнезде только за счет силы трения. SDI намертво фиксируется байонетным замком стандарта BNC.

Почему HDMI «отваливается» на больших площадках

При организации эфиров на стадионах или концертных залах длина кабельных линий составляет десятки метров. Использование HDMI в таких условиях неэффективно по трем причинам:

• Затухание сигнала

График наглядно демонстрирует физическое ограничение обычного медного HDMI (синяя линия): после 15 метров уровень сигнала падает до критического минимума.

Чтобы обойти эту проблему в рамках HDMI-интерфейса, инженерам приходится использовать дорогой оптический HDMI (оранжевая линия Optical Fiber HDMI), который держит сигнал до 100 метров.

Однако в условиях живых съемок оптика остается крайне хрупкой и не имеет надежного замка фиксации, поэтому стандартом для больших дистанций все равно остается прочный коаксиальный SDI.

• Электромагнитные наводки

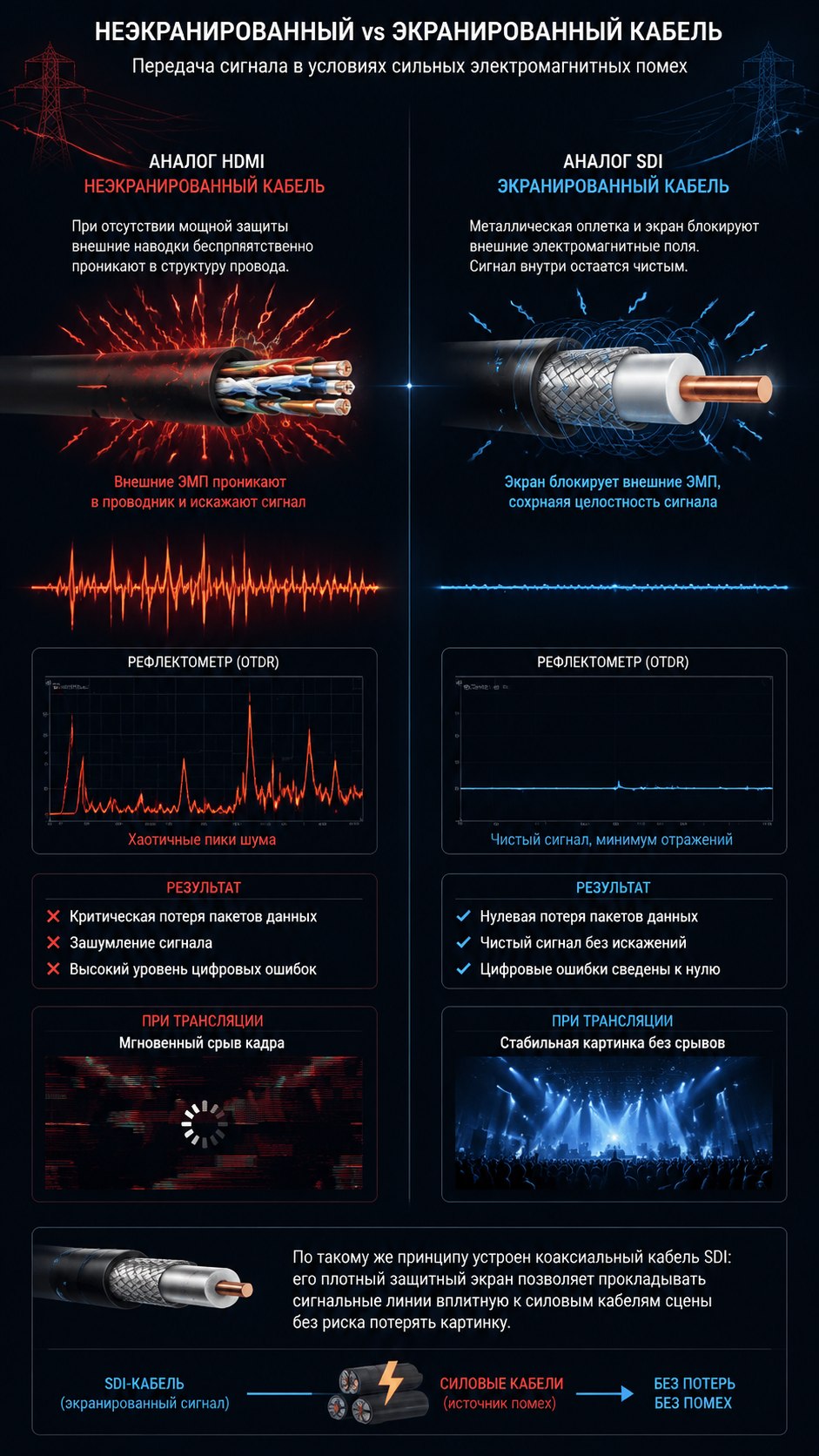

На инфографике наглядно показано, что происходит с цифровым сигналом в условиях сильных электромагнитных полей, которые на мероприятии создаются светодиодными экранами и звуковыми порталами.



Левая сторона схемы: при отсутствии мощной защиты внешние наводки беспрепятственно проникают в структуру провода. На графике рефлектометра (OTDR) видны хаотичные пики шума. Результат — критическая потеря пакетов данных и зашумление сигнала. Для трансляции это означает мгновенный срыв кадра. Правая сторона схемы: металлическая оплетка и экран блокируют внешние электромагнитные поля. Сигнал внутри остается чистым, а количество цифровых ошибок сводится к нулю. По такому же принципу устроен коаксиальный кабель SDI: его плотный защитный экран позволяет прокладывать сигнальные линии вплотную к силовым кабелям сцены без риска потерять картинку.



• Механическая уязвимость: на концертах кабели постоянно подвергаются вибрациям. Случайное натяжение провода HDMI гарантированно выдернет его из разъема камеры или пульта, полностью прервав вещание.

Почему SDI стабильно работает на 100 метров

Интерфейс SDI изначально проектировался для жестких условий телевизионного производства:

• Коаксиальная структура: SDI использует коаксиальный кабель с волновым сопротивлением 75 Ом — имеет толстую центральную жилу, плотный диэлектрик и мощный экранирующий плетеный слой, защищающий от любых внешних радиопомех.

• Передача на 100 метров: низкие потери сигнала позволяют передавать видео высокого разрешения (HD-SDI и 3G-SDI) на расстояние до 100 метров без использования дополнительных репитеров или усилителей.

• Замок BNC: фиксация разъема происходит поворотом на четверть оборота. Такой разъем невозможно случайно выдернуть, наступив на кабель или задев камеру.



Сравнение технических характеристик



Характеристика	HDMI	SDI
Сфера применения	Домашнее ТВ, малые студии	Стадионы, концерты, ТВ-вещание
Максимальная длина	До 5–10 метров (без усилителей)	До 100 метров стабильно
Тип фиксации кабеля	Разъем трения (высокий риск вылета)	Байонетный замок BNC (жесткая фиксация)
Устойчивость к помехам	Низкая (чувствителен к силовой технике)	Высокая (профессиональный экран)
Ремонтопригодность	Требует полной замены кабеля	Разъем BNC можно перепаять/обжать в поле



Выбор оборудования: профессиональное решение для выезда

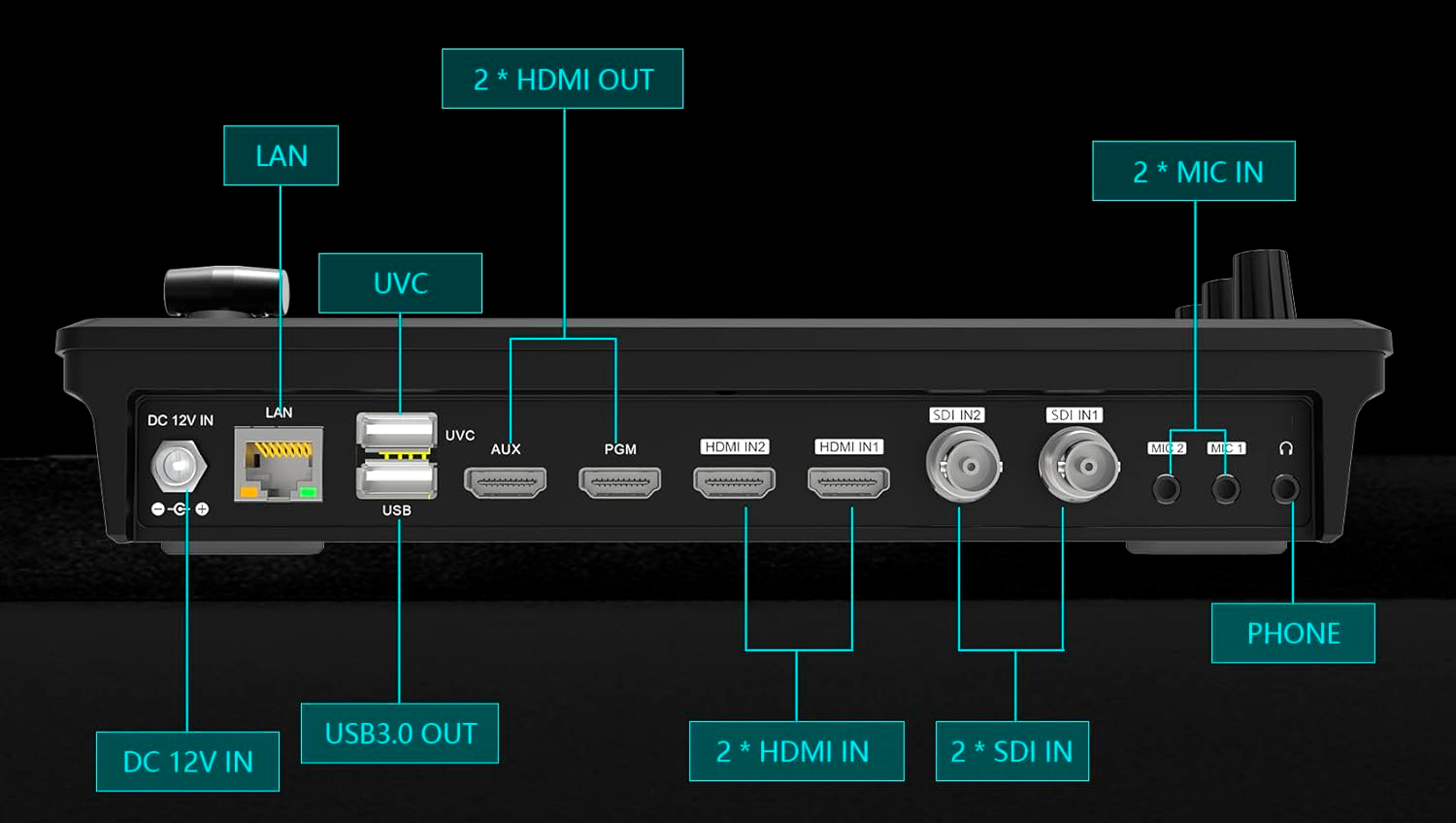

Чтобы исключить слабые места в виде конвертеров-переходников с HDMI на SDI, профессиональные инженеры выбирают оборудование с нативной поддержкой вещательных интерфейсов. Главным примером решения этой проблемы является компактный видеомикшер SPROLINK NeoLIVE R5S. Этот режиссерский пульт разработан специально для суровых условий выездных трансляций на больших площадках.



Интегрированные SDI-разъемы: позволяют подключать профессиональные репортажные камеры напрямую толстыми коаксиальными кабелями на расстоянии до 100 метров. Надежность коммутации: благодаря замкам BNC на корпусе SPROLINK NeoLIVE R5S, исключается риск случайного отключения источника во время динамичного прямого эфира. Готовность к нагрузкам: устройство избавляет инженера от необходимости использовать десятки мелких конвертеров питания, которые часто перегреваются и выходят из строя.



Использование SDI-оборудования на крупных мероприятиях — это стандарт индустрии, гарантирующий непрерывность вещания.
